TH-230.23 (18.5/22kW) HSK-A100/BBT-50 12,000rpm
產品資訊
| 產品型號 | TH-230.23 (400V) |
||
|---|---|---|---|
| 主軸外徑 Ø | 230mm | ||
| 最高轉速(RPM) | 12,000rpm | ||
| 前軸承內徑(mm) | 100mm | ||
| 主軸剛性 | 軸向剛性 (N/µm) |
出廠前可依客戶實際加工之需求 進行剛性調整。 ＊ 增加剛性將使主軸最高轉速降低 ＊ |
|
| 徑向剛性 (N/µm) |
|||
| 最高頻率(Hz) | 800Hz | ||
| 低速線圈 | S1 kW | 18.5kW at speed：1,000~5,400rpm |
|
| S1 Torque (Nm) |
177Nm at speed：~1,000rpm |
||
| S1 電流 (A) |
60A | ||
| S6-40% kW | 26kW at speed：1,000~3,500rpm |
||
| S6-40% Torque (Nm) |
248Nm at speed：~1,000rpm |
||
| S6-40% 電流 (A) |
84A | ||
| 高速線圈 | S1 kW | 22kW at speed：3,000~12,000rpm |
|
| S1 Torque (Nm) |
70Nm at speed：~3,000rpm |
||
| S1 電流 (A) |
56A | ||
| S6-40% kW | 30.8kW at speed：3,000~12,000rpm |
||
| S6-40% Torque (Nm) |
98Nm at speed：~3,000rpm |
||
| S6-40% 電流 (A) |
78A | ||
| kW (Peak Power) | 40kW | ||
| 刀把介面 | HSK-A100 BBT-50 |
||
| 主軸冷卻 | 建議冷卻能力:6,000Kcal/hr (at25℃) 水冷/油冷 |
||
| 主軸重量 | 210kg | ||
| 閉迴路控制 | 客戶選配 | ||
| 中心出水功能(CTS) | 客戶選配 | ||
| 夾鬆刀位置感測器 | 標準配備 | ||
| 前軸承溫度感測器 | 標準配備 | ||
可選擇油脂潤滑，但最高轉速會降低。
低速線圈KW
低速線圈Nm
高速線圈KW

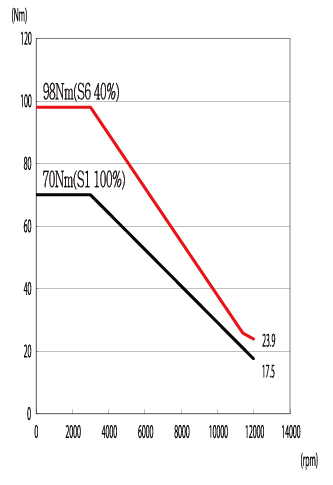

高速線圈Nm
比較其他規格
| 產品型號 | TH-230.23 (400V) |
TH-230.24 (400V) |
||
|---|---|---|---|---|
| 主軸外徑 Ø | 230mm | 230mm | ||
| 最高轉速(油氣潤滑) 可選擇油脂潤滑，但轉速會降低 |
12,000rpm | 15,000rpm | ||
| 前軸承內徑(mm) | 100mm | 70mm | ||
| 主軸剛性 | 軸向剛性 (N/µm) |
出廠前可依客戶實際加工之需求進行剛性調整。 ＊ 增加剛性將使主軸最高轉速降低 ＊ |
||
| 徑向剛性 (N/µm) |
||||
| 最高頻率(Hz) | 800Hz | 1,000Hz | ||
| 低速線圈 | S1 kW | 18.5kW | 15kW | |
| S1 Torque (Nm) |
177Nm | 136Nm | ||
| S6-40% kW | 26kW | 21.1kW | ||
| S6-40% Torque (Nm) |
248Nm | 196Nm | ||
| at speed | 1,000rpm | 1,050rpm | ||
| 高速線圈 | S1 kW | 22kW | 18.5kW | |
| S1 Torque (Nm) |
70Nm | 55Nm | ||
| S6-40% kW | 30.8kW | 26kW | ||
| S6-40% Torque (Nm) |
98Nm | 77.6Nm | ||
| at speed | 3,000rpm | 3,200rpm | ||
| kW (Peak Power) | 40kW | 32kW | ||
| 刀把介面 | HSK-A100 BBT-50 |
HSK-A80 | ||
| 主軸冷卻 | 水冷/油冷 | |||
| 主軸重量 | 210kg | 170kg | ||
| 閉迴路控制 | 客戶選配 | 客戶選配 | ||
| 中心出水功能(CTS) | 客戶選配 | 客戶選配 | ||
| 夾鬆刀位置感測器 | 標準配備 | |||
| 前軸承溫度感測器 | 標準配備 | 標準配備 | ||
